淺談拖鏈電纜的內部結構

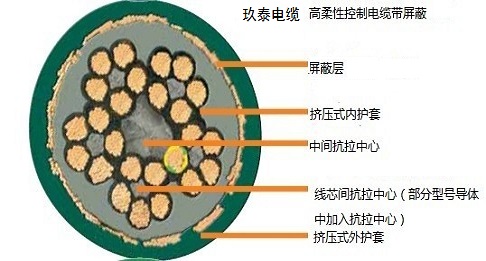

拖鏈電纜內部結構

市場上的拖鏈電纜種類繁多，即使同樣的規格同樣的制造材料，卻也有著不同的質量差異。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如何判斷拖鏈電纜質量的好壞呢？關鍵要看拖鏈電纜的內部結構。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

分層電纜：電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

分束絞合：首先電纜的芯線單獨絞合成束，然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束，由于多重成束工藝，在電纜內部，芯線多次改變電纜的彎曲內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此保持平衡，使得電纜的內部結構有可靠的穩定性，拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

因此，同是拖鏈電纜，他們的結構未必相同，生產技術未必相同，這樣它們的彎曲半徑及耐彎曲次數也未必相同，選擇拖鏈電纜時注重電纜的內部結構尤為重要。TUj拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• Q

  高柔線是噱頭嗎？

  A

  高柔線，是目前線纜行業內非常熱門的詞，生產商們都以高柔線自翊并將其設定為線纜高端品。然而，學術界目前并沒有關于高柔線的明確釋義，也并沒有權威機構作出任何說明。高柔線多用于頻繁彎曲的場合，高柔性不等于高度柔軟，許多廠商也并沒有真正的了解高柔線，為了利益便混淆標準。

• Q

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  A

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
