拖鏈走線有哪些要求

文章出處：www.qdhuacheng.com.cn 作者：BCC 時間：2024-01-11 07:47:40 瀏覽量：返回上一頁

拖鏈的安裝方式一般有水平架空安裝、側向安裝、垂直立式安裝、垂直吊式安裝等，根據機械上的線纜位置選擇拖鏈的安裝方向。

拖鏈走線，也被稱為電纜走線或電纜布線，主要是指在機械設備中，電纜通過拖鏈進行布線的過程。在這個過程中，有以下幾個主要的要求：

1、必須注意電纜的最小允許彎曲半徑、行程、最大移動速度以及頻率，按照設計之初的規定值進行安裝使用。電纜的彎曲半徑要保持在電纜外徑的6倍以上。

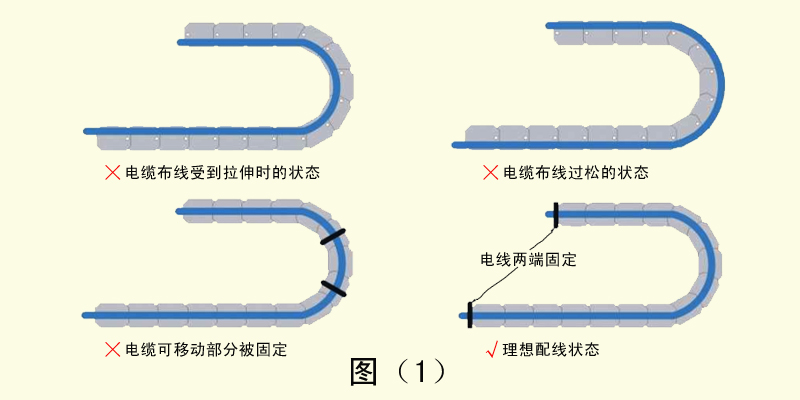

2、如果電纜在布線時愛到張力拉伸，會與拖鏈內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線宜。電纜的移動部分如果被固定，會導致彎曲應力無法被分散和吸收，會在固定位置造成應力集中。電纜的固定部分應設置在拖鏈的兩端。如圖（1）

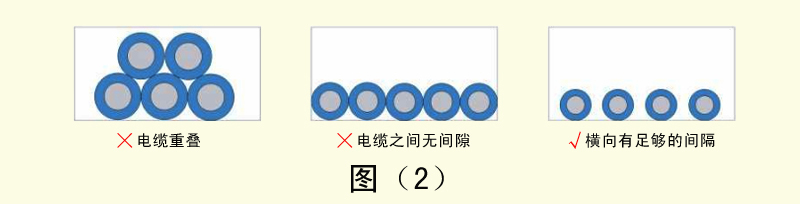

3、為防止同時布線的電纜之間相互干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈。如圖（2）

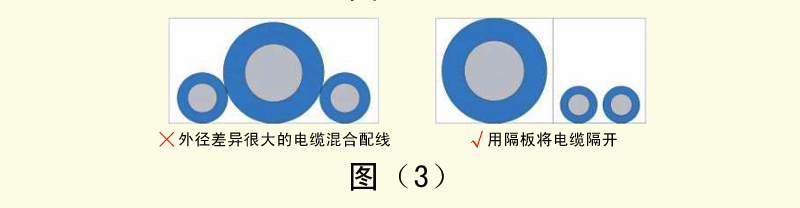

4、外徑差異很大的電纜如果混合配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將電纜隔開。如圖（3）

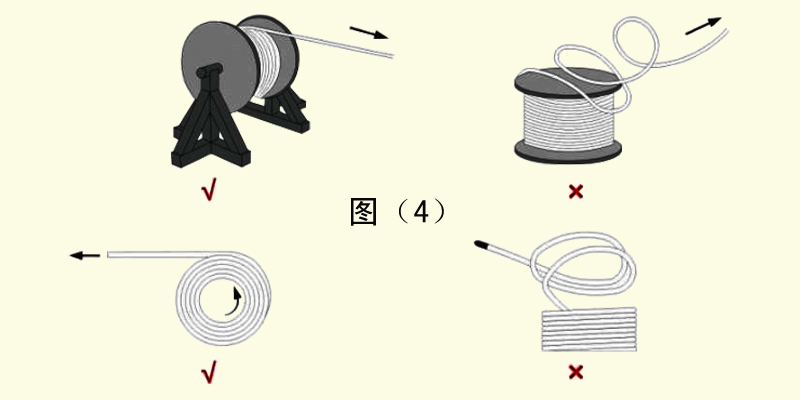

5、拖鏈電纜在敷設中不能扭曲，即不可直接從電纜卷筒或電纜盤上拉出，而應旋轉短筒或者電纜盤將電纜展開。如圖（4）

6、拖鏈中的兩端都必須安裝電纜固定件。拖鏈固定點不能移動。從移動端端點到固定端的距離盡可能大一些，對于PVC+PVC等材質低端拖鏈線，兩點的距離至少要達到20倍的電纜直徑，而對于TPE+TPU等材質的高端拖鏈線，兩點的距離至少要達到10倍的電纜直徑。

7、如果拖鏈折斷，則其電纜也需要更換，因為在折斷過程中，對電纜的過度拉伸造成的損壞是無法避免的。

以上就是拖鏈走線的主要要求，這些要求都是為了保證電纜在拖鏈內的正常運行，避免電纜損壞，同時保證設備的正常工作。

Q
通過電纜軟硬能夠判別拖鏈電纜好壞嗎？

A
確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠實現的。
Q
高柔線的導體越細越好嗎？

A
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
